Bộ chuyển đổi thủy lực vòng đệm chữ O bằng thép không gỉ và carbon tiêu chuẩn SAE - Bền bỉ và chịu áp suất cao
Đầu nối thủy lực O-Ring Boss bằng thép cacbon và thép không gỉ tiêu chuẩn SAE là đầu nối được thiết kế chính xác, dành cho hệ thống thủy lực áp suất cao. Với cơ chế bịt kín O-Ring Boss mạnh mẽ, đầu nối này đảm bảo hiệu suất không rò rỉ trong môi trường khắc nghiệt. Được chế tạo từ thép cacbon hoặc thép không gỉ chống ăn mòn, chúng mang lại độ bền vượt trội, khả năng tương thích với các tiêu chuẩn SAE (J514/ISO 11926) và tính linh hoạt trong các ứng dụng công nghiệp, ô tô và máy móc hạng nặng.
Mô tả Chi tiết
Công ty chúng tôi có đầy đủ các sản phẩm bộ chuyển đổi thủy lực vòng chữ O và các sản phẩm có ren khác nhau:
1O
1DO9
1FO4

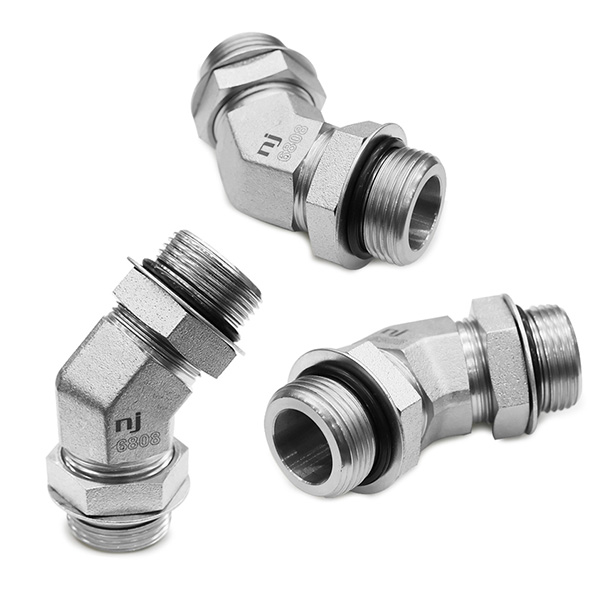

6808Tại sao nên chọn bộ chuyển đổi thủy lực O-Ring Boss của NINGBO NINGJI YULI FLUID EQUIPMENT CO., LTD?
Độ tin cậy đã được chứng minh: Được thử nghiệm áp suất nghiêm ngặt để đảm bảo không xảy ra lỗi trong điều kiện thực tế.
Khả năng tương thích toàn cầu: Được thiết kế để tích hợp liền mạch với các hệ thống thủy lực SAE, DIN và JIS.
Hiệu quả về chi phí: Tuổi thọ kéo dài giúp giảm tần suất thay thế và chi phí vận hành.
Giải pháp tùy chỉnh: Có sẵn các loại vật liệu, lớp hoàn thiện và hợp chất O-Ring phù hợp với nhu cầu chuyên biệt.
Tích hợp từ khóa được tối ưu hóa cho SEO
Bộ chuyển đổi thủy lực SAE, phụ kiện O-Ring Boss, đầu nối thủy lực áp suất cao, bộ chuyển đổi thủy lực bằng thép không gỉ, bộ chuyển đổi SAE J514, phụ kiện thủy lực chống rò rỉ, bộ chuyển đổi O-Ring công nghiệp, phụ kiện thủy lực ORB, đầu nối thủy lực chống ăn mòn.
Được thiết kế để mang lại hiệu suất và độ bền cao, Bộ chuyển đổi thủy lực O-Ring Boss tiêu chuẩn SAE của chúng tôi là giải pháp hàng đầu cho các ngành công nghiệp ưu tiên sự an toàn, hiệu quả và độ bền. Dù là máy móc hạng nặng, hệ thống ô tô hay các ứng dụng truyền tải chất lỏng quan trọng, các bộ chuyển đổi này đều mang lại độ kín khít và khả năng chịu áp suất vượt trội. Khám phá dòng sản phẩm của chúng tôi ngay hôm nay để nâng cao độ tin cậy cho hệ thống thủy lực của bạn.
Thông số kỹ thuật
1. UNO Male X UNO Bộ chuyển đổi thẳng có thể điều chỉnh đực/1O
| Chủ đề A | Chủ đề B | phần Không | L | E | F | H1 | ||
| Dash | UNO | Dash | UNO | mm | mm | mm | mm | |
| -09 | 9 / 16-18 | -09 | 9 / 16-18 | 1O-0909 | 40 | 10 | 10 | 17.46 |
| -12 | 3 / 4-16 | -12 | 3 / 4-16 | 1O-1212 | 45 | 11 | 11 | 22.23 |
| -14 | 7 / 8-14 | -14 | 7 / 8-14 | 1O-1414 | 52 | 13 | 13 | 25.40 |

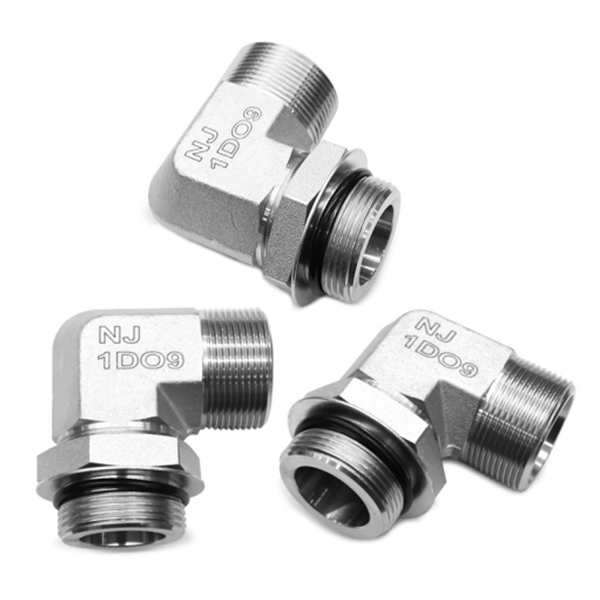

2. DKL Metric Male X UNO Male 90 Degree Elbow/1DO9
| Chủ đề A | Chủ đề B | phần Không | E | F | S1 | ||
| Dash | ĐKL | Dash | UNO | mm | mm | mm | |
| -14 | M14x1.5 (08L) | -07 | 7 / 16x20 | 1CO9-1407 | 23 | 19 | 14 |
| -14 | M14x1.5 (08L) | -09 | 9 / 16x18 | 1CO9-1409 | |||
| -16 | M16x1.5 (10L) | -09 | 9 / 16x18 | 1CO9-1609 | 24 | 24 | 19 |
| -18 | M18x1.5 (12L) | -09 | 9 / 16x18 | 1CO9-1809 | 26 | 25 | 19 |
| -18 | M18x1.5 (12L) | -12 | 3 / 4x16 | 1CO9-1812 | 26 | 25 | 19 |
| -22 | M22x1.5 (15L) | -12 | 3 / 4x16 | 1CO9-2212 | 28 | 28 | 22 |
| -22 | M22x1.5 (15L) | -14 | 7 / 8x14 | 1CO9-2214 | 28 | 28 | 22 |
| -22 | M22x1.5 (15L) | -14 | 7 / 8x14 | 1CO9-2217 | |||
| -26 | M26x1.5 (18L) | -14 | 7 / 8x14 | 1CO9-2614 | 31 | 32 | 27 |
| -30 | M30x2 (22L) | -14 | 7 / 8x14 | 1CO9-3014 | |||
| -30 | M30x2 (22L) | -17 | 1.1 / 16x12 | 1CO9-3017 | 35 | 35 | 30 |
| -30 | M30x2 (22L) | -21 | 1.5 / 16x12 | 1CO9-3021 | |||
| -36 | M36x2 (28L) | -17 | 1.1 / 16x12 | 1CO9-3617 | |||
| -36 | M36x2 (28L) | -21 | 1.5 / 16x12 | 1CO9-3621 | 38 | 42 | 36 |
| -45 | M45x2 (35L) | -26 | 1.5 / 8x12 | 1CO9-4526 | 48 | 46 | 50 |
3. ORFS Nam X UNO Nam 45 Độ khuỷu tay / 1FO4
| Chủ đề A | Chủ đề B | phần Không | E | F | S1 | H | ||
| Dash | ORFS | Dash | UNO | mm | mm | mm | mm | |
| -09 | 9 / 16-18 | -07 | 7 / 16-20 | 1FO4-0907 | 16 | 30 | 14 | 15.9 |
| -09 | 9 / 16-18 | -09 | 9 / 16-18 | 1FO4-0909 | 17 | 33 | 19 | 19.1 |
| -11 | 11 / 16-16 | -07 | 7 / 16-20 | 1FO4-1107 | 19 | 31 | 19 | 15.9 |
| -11 | 11 / 16-16 | -09 | 9 / 16-18 | 1FO4-1109 | 19 | 33 | 19 | 19.1 |
| -11 | 11 / 16-16 | -12 | 3 / 4-16 | 1FO4-1112 | 19 | 36 | 19 | 23.8 |
| -11 | 11 / 16-16 | -14 | 7 / 8-14 | 1FO4-1114 | 19 | 45 | 27 | 27.0 |
| -13 | 13 / 13-16 | -09 | 9 / 16-19 | 1FO4-1309 | 20 | 33 | 19 | 19.1 |
| -13 | 13 / 16-16 | -12 | 3 / 4-16 | 1FO4-1312 | 20 | 36 | 19 | 23.8 |
| -13 | 13 / 16-16 | -14 | 7 / 8-14 | 1FO4-1314 | 21 | 45 | 27 | 27.0 |
| -16 | 1-14 | -12 | 3 / 4-16 | 1FO4-1612 | 22 | 50 | 30 | 34.9 |
| -16 | 1-14 | -14 | 7 / 8-14 | 1FO4-1614 | 23 | 45 | 27 | 27.0 |
| -19 | 1.3 / 16-12 | -14 | 7 / 8-14 | 1FO4-1914 | 26 | 50 | 27 | 27.0 |
| -19 | 1.3 / 16-12 | -17 | 1.1 / 16-12 | 1FO4-1917 | 26 | 50 | 31 | 34.9 |
| -19 | 1.3 / 16-12 | -21 | 1.5 / 16-12 | 1FO4-1921 | 29 | 52 | 37 | 41.3 |
| -23 | 1.7 / 16-12 | -21 | 1.5 / 16-12 | 1FO4-2321 | 30 | 52 | 37 | 41.3 |
| -27 | 1.11 / 16-12 | -26 | 1.5 / 8-12 | 1FO4-2726 | 32 | 54 | 41 | 47.6 |
| -27 | 1.11 / 16-12 | -30 | 1.7 / 8-12 | 1FO4-2730 | 33 | 54 | 47 | 54.0 |
| -32 | 2-12 | -30 | 1.7 / 8-12 | 1FO4-3230 | 37 | 54 | 47 | 54.0 |
Chi Tiết
Ưu điểm của bộ chuyển đổi thủy lực O-ring Boss:
1. Ngăn ngừa rò rỉ vượt trội
Thiết kế O-Ring Boss tạo ra cơ chế bịt kín kép (tiếp xúc kim loại với kim loại + O-Ring nén) để loại bỏ rò rỉ chất lỏng/khí, ngay cả khi áp suất tăng đột biến.
2. Khả năng chịu áp suất cao
Chịu được áp suất lên tới 10,000 PSI (tùy thuộc vào vật liệu và kích thước), phù hợp cho các ứng dụng thủy lực hạng nặng.
3. Chống ăn mòn
Các loại thép không gỉ có khả năng bảo vệ tuyệt vời chống gỉ, oxy hóa và tiếp xúc với hóa chất, trong khi bộ chuyển đổi bằng thép cacbon được mạ kẽm để tăng độ bền.
4. Dễ dàng cài đặt
Việc lắp ráp đơn giản với ren SAE tiêu chuẩn giúp giảm thời gian chết và chi phí bảo trì.
5. Phạm vi nhiệt độ rộng
Hoạt động đáng tin cậy ở nhiệt độ từ -65°F đến +400°F (-54°C đến +204°C), đảm bảo chức năng trong điều kiện khí hậu khắc nghiệt.
6. Tuân thủ SAE/ISO
Được sản xuất theo tiêu chuẩn SAE J514 và ISO 11926 để đảm bảo khả năng tương thích với các hệ thống thủy lực toàn cầu.
Tính năng của bộ chuyển đổi thủy lực O-ring Boss:
1. Tùy chọn vật liệu
Thép cacbon: Mạ kẽm chống ăn mòn, tiết kiệm chi phí cho mục đích sử dụng chung.
Thép không gỉ (304/316): Khả năng chống chịu hóa chất và nhiệt độ cao cho các môi trường quan trọng.
2. Ren chính xác
Ren thẳng SAE (ORB) đảm bảo kết nối an toàn mà không có nguy cơ ren chéo.
3. Khả năng tương thích của vòng chữ O
Được lắp đặt sẵn vòng đệm Buna-N, Viton hoặc Nitrile chất lượng cao (có thể tùy chỉnh theo yêu cầu).
4. Bề mặt hoàn thiện
Bề mặt nhẵn, không gờ giúp giảm thiểu sự mài mòn của gioăng và kéo dài tuổi thọ sản phẩm.
5. Phạm vi kích thước
Có sẵn các kích cỡ ren NPT, JIC và hệ mét từ 1/8" đến 2" để phù hợp với nhiều cấu hình thủy lực khác nhau.
KHAI THÁC. Giấy chứng nhận
7. Tuân thủ RoHS và được thử nghiệm để đáp ứng tiêu chuẩn chất lượng ISO 9001.
Các Ứng Dụng
Ứng dụng của bộ chuyển đổi thủy lực O-ring Boss:
1. Hệ thống thủy lực
Lý tưởng để kết nối ống mềm, ống dẫn và các bộ phận trong mạch thủy lực áp suất cao cho thiết bị xây dựng, máy móc nông nghiệp và dụng cụ công nghiệp.
2. Công nghiệp ô tô
Được sử dụng trong đường ống phanh, hệ thống trợ lực lái và mạng lưới cung cấp nhiên liệu để đảm bảo độ kín đáng tin cậy dưới áp suất và độ rung cực lớn.
3. Thiết bị dầu khí
Được triển khai trên giàn khoan, máy bơm và đường ống nơi có khả năng chống lại hóa chất mạnh và chất lỏng có nhiệt độ cao là rất quan trọng.
4. Hàng không vũ trụ và quốc phòng
Được tin cậy cho các hệ thống thủy lực và khí nén yêu cầu phụ kiện nhẹ nhưng bền với khả năng bịt kín an toàn.
5. Máy móc sản xuất
Đảm bảo truyền chất lỏng hiệu quả trong máy CNC, máy ép và hệ thống tự động hóa.
